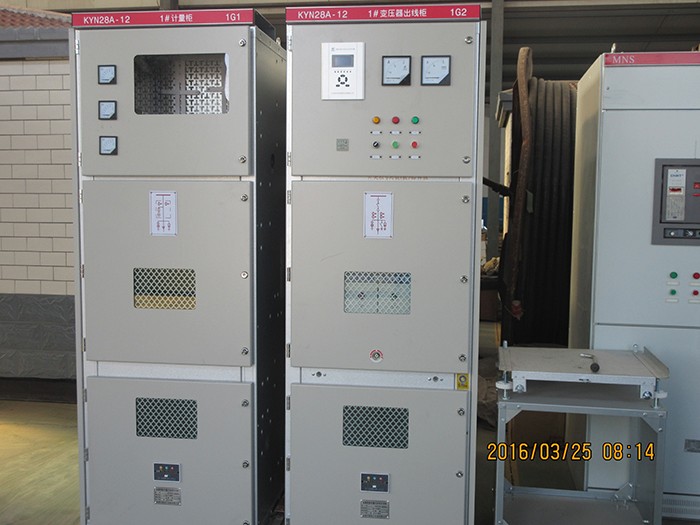

開關柜應滿足“交流金屬封閉開關設備標準”的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。高壓開關柜的主要組成結構具體介紹說明如下：

　　一、材料
　　1、冷軋鋼板或角鋼(用于焊接柜);
　　2、敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).
　　3、不銹鋼板(不導磁性).
　　4、鋁板((不導磁性).
　　5、柜體的功能單元：
　　6、主母線室(一般主母線布置按“品”字形或“1”字形兩種結構
　　7、斷路器室
　　8、電纜室
　　9、繼電器和儀表室

　　10、柜頂小母線室

　　二、電器元件
　　柜內常用一次電器元件(主回路設備)常見的有如下設備：
　　電流互感器簡稱CT[如：LZZBJ9-10]
　　電壓互感器簡稱PT[如:JDZJ-10]
　　接地開關[如:JN15-12]
　　避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]
　　隔離開關[如:GN19-12、GN30-12、GN25-12]
　　高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]
　　高壓接觸器[如： JCZ3-10D/400A型]
　　高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]
　　變壓器[如:SC(L)系列干變、 S系列油變]
　　高壓帶電顯示器[DXN-Q型，DXN-T型]
　　絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]
　　高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]
　　負荷開關[如:FN26-12(L)、FN16-12(Z)]
　　高壓單相并聯電容器[如:BFF12-30-1] 等等
　　柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和護的低壓設備)，常見的有如下設備:
　　繼電器，電度表，電流表，電壓表，功率表（如圖），功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。
